COMPASS для самых чайников

Добавлено: Сб янв 02, 2016 5:32 am
k2_vl
Согласен с maksimovым, что программа эта, наиболее понятна для тех кто в компьютерах ни в зуб ногой :) Однако даже в ней необходимы подсказки более продвинутых коллег, что бы хоть на элементарном уровне начать работу. Опубликованные раннее замечательные уроки maksimovа не доступны в настоящее время. Сайт Абаканского клуба спелеологов, где тоже были небольшие советы. не открывается. С миру по нитке, все же удалось понять какие когда нажимать кнопки и достичь некоего прогресса. Буду признателен коллегам за исправление возможных ошибок. Все ли сделано правильно на начальном этапе?

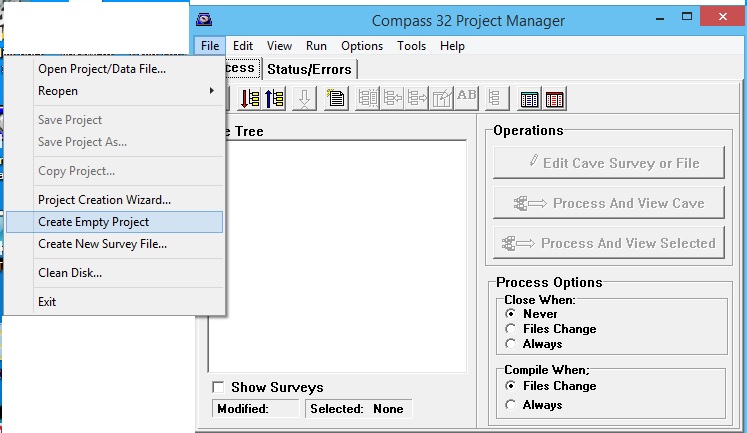

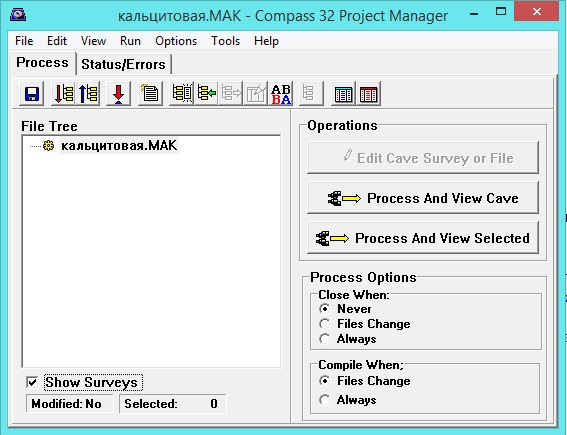

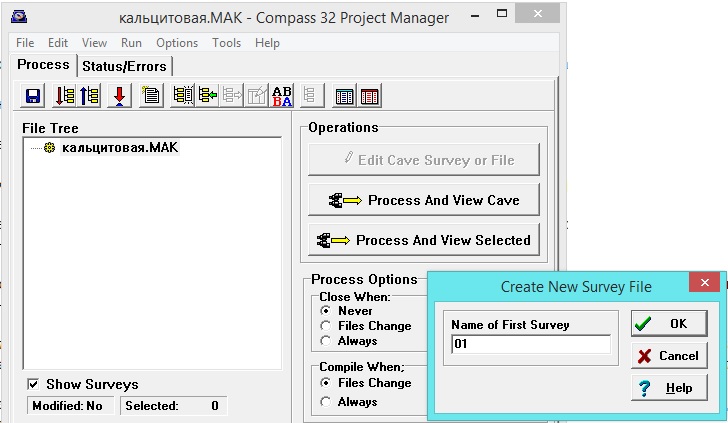

Итак... Действие №1 - открываем программу Compass 32 Proect Menager и нажимаем File. Выбираем Create Empty Project. Появляется окно Save Project File As.

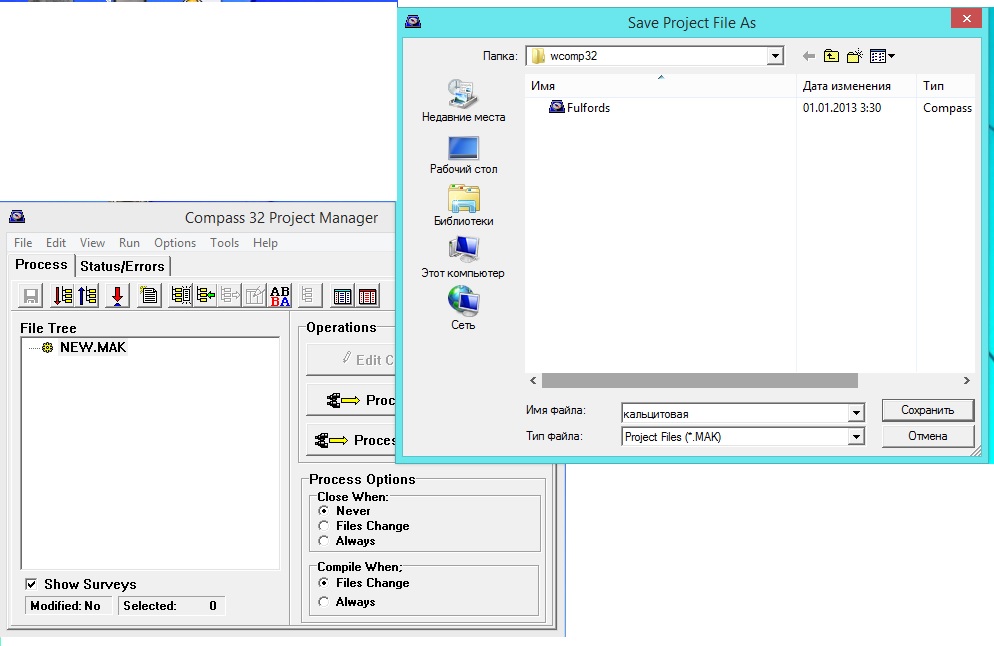

Даем имя (в моем случае Кальцитовая) и сохраняем.

Re: COMPASS для самых чайников

Добавлено: Сб янв 02, 2016 5:44 am
k2_vl
Итоговый вид

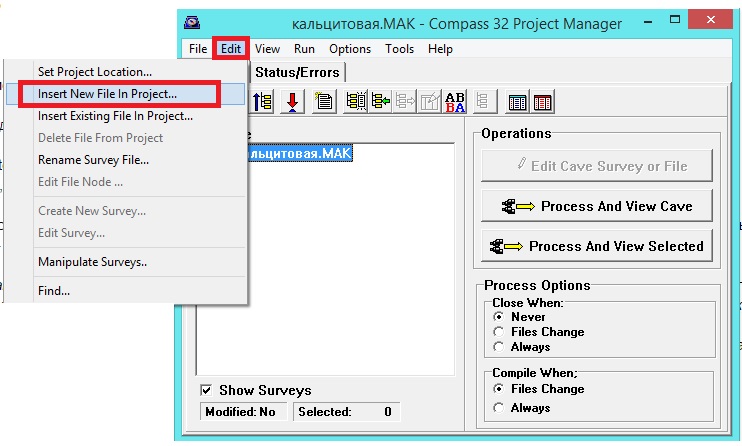

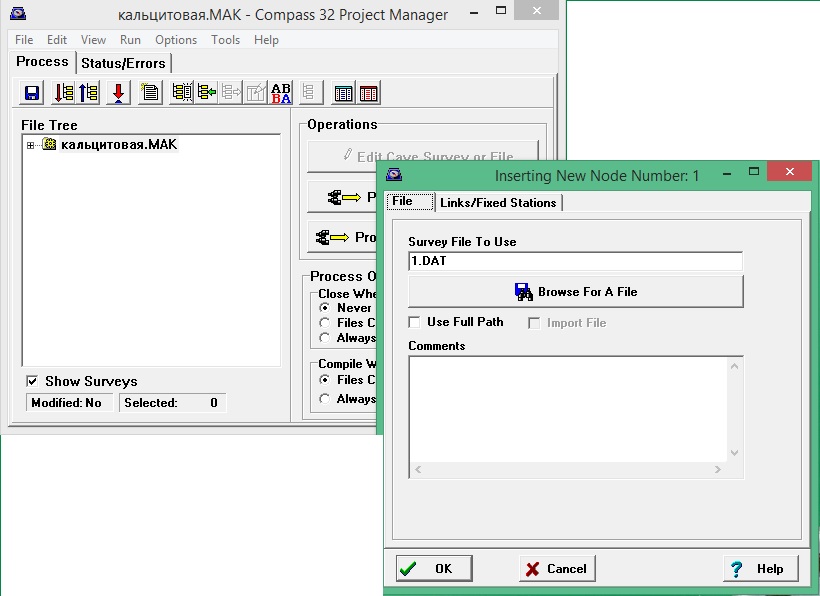

Выбираем в верхней строчке Edit и Insert New File in Project
. В появившимся окне даем номер, жмем Ок.
Потом вновь сохраняем.

Re: COMPASS для самых чайников

Добавлено: Сб янв 02, 2016 5:48 am
k2_vl

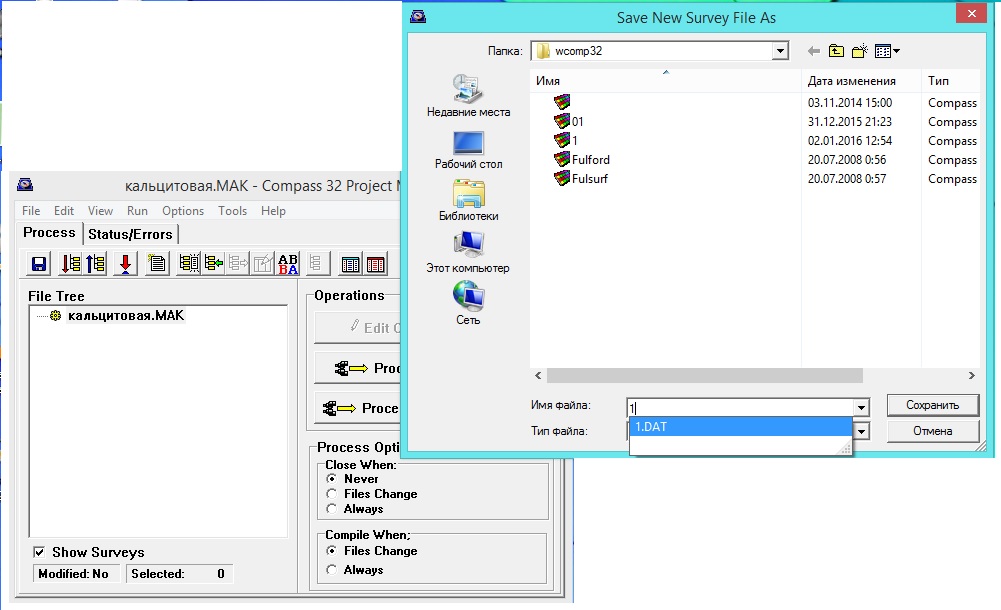

Сохраняем
Затем открывается окно и опять жмем Ок. (вот здесь я не совсем понял. что происходит)

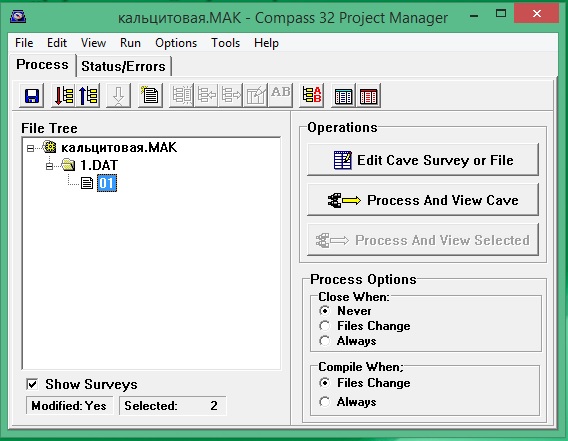

Однако в итоге происходит так . Последний документ и есть тот , к котлорому мы стремились. Его и надо будет заполнять, но об этом чуть позже.
Друзья! Все верно?

Re: COMPASS для самых чайников

Добавлено: Сб янв 02, 2016 7:39 pm
KBS
Поскольку корифеи молчат, я попробую выразить свое понимание.

... . МАК - это файл Проекта.
То есть, некий макро-пакет, в который могут входить съемки разных пещер, объединенных, например, общим районом или общей идеей

... .DAT - это файл данной пещеры,
То есть, некий пакет поменьше, в которой может быть несколько съемок, сделанных в разное время или в разных частях пещеры, но объединенных принадлежность к данной конкретной пещере.

01 - без расширения в окне программы - это файл данной съемки.
То есть, кирпичик, из которых в итоге составляется топо-схема пещеры.
В каталоге компьютера это тоже файл с расширением .DAT - в данном случай 01.DAT

Именно в файлы конкретных съемок (без расширения) вносятся данные пикетажки.
--------------

Если мы делаем топо-схему конкретной пещеры, то не обязательно создавать файл проекта с расширением .МАК

Можно сразу - Create New Survey File - Возникнет "название пещеры".DAT
И далее пополнять его конкретными съемками - New Survey - подзаголовками в окошке программы без расширений.

Как-то так я это делаю.

Re: COMPASS для самых чайников

Добавлено: Сб янв 02, 2016 9:48 pm
maksimov
k2_vl писал(а):Затем открывается окно и опять жмем Ок. (вот здесь я не совсем понял. что происходит)
Это окно разделено на два. В первом можете, поставив галочку, указать полный путь к вашему файлу. Во втором вводятся координаты, например первого пикета (входа), они нам доступны. Поэтому требует подтверждения «Ok».

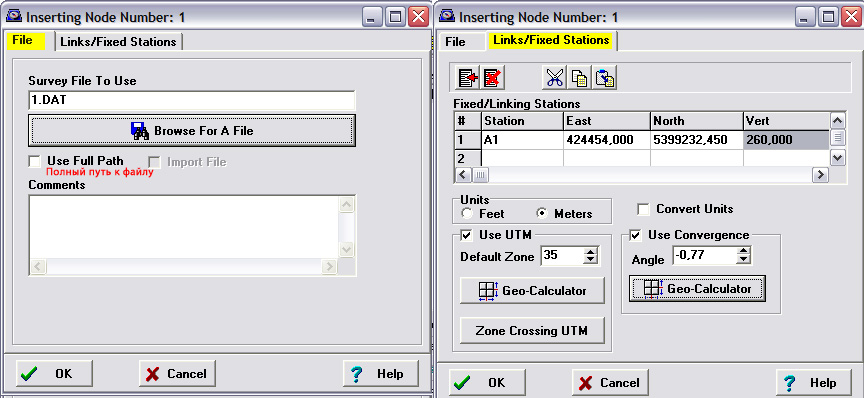

Окно ввода координат.jpg
Окно ввода координат.jpg (134.59 КБ) 14037 просмотров

Re: COMPASS для самых чайников

Добавлено: Вс янв 03, 2016 4:03 am
k2_vl
Спасибо за подсказку!

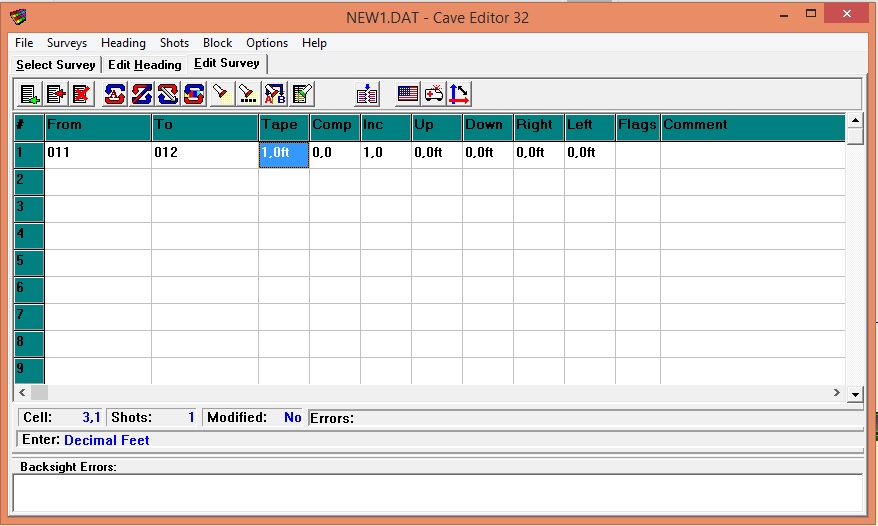

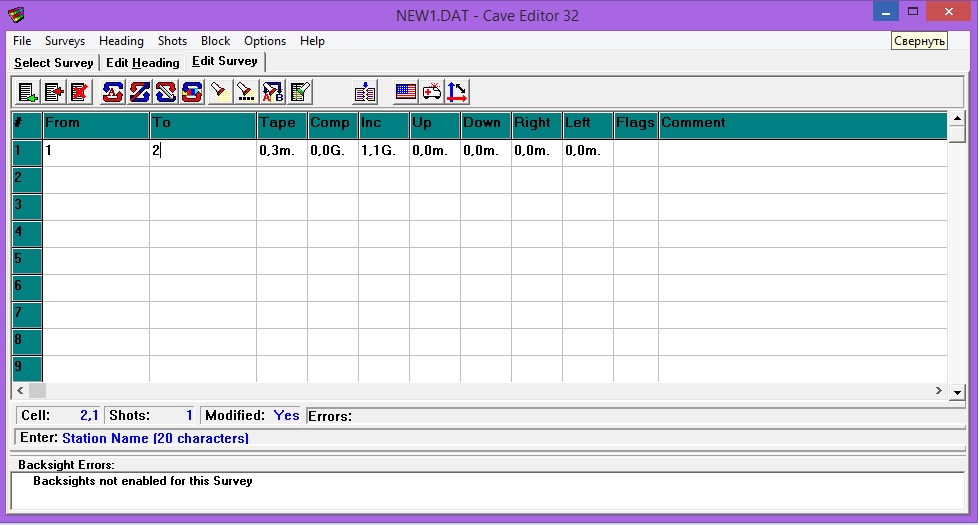

Далее нажимаем Edit Cave Survey or File. Открывается пикетажка

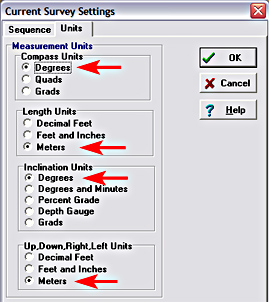

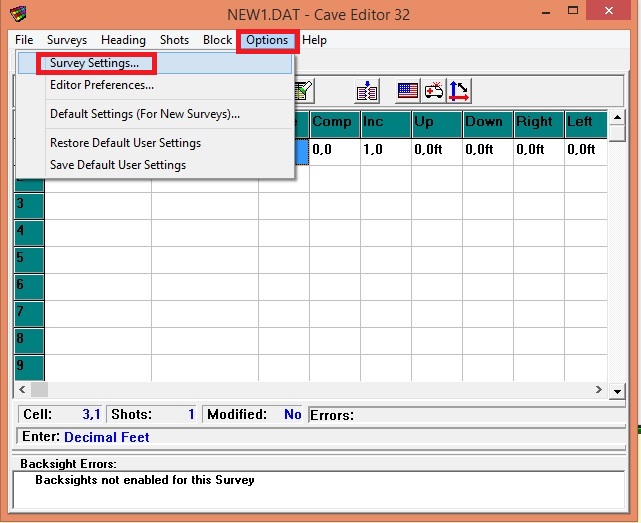

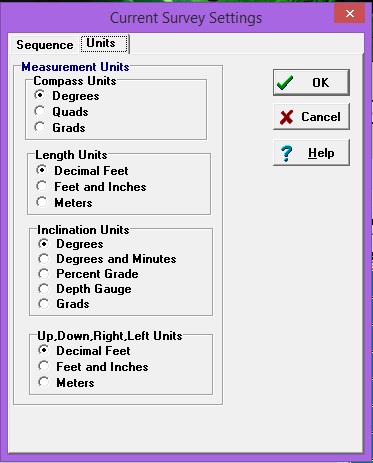

Однако значения в ней в футах. Необходимо поменять значения в метры. В верхнем меню выбираем Options, затем Survey setting
Открывается окошко с двумя разделами. В одном можно поменять местами последовательность вода измерений (азимут, угол и т.д.). а во втором футы заменить метрами.

Re: COMPASS для самых чайников

Добавлено: Вс янв 03, 2016 4:09 am
k2_vl
вроде все готово для работы и можно заполнять пикетажку данными?
Но имеется еще масса кнопочек и функций. Какие еще существуют настройки на этом этапе? И еще - вводя данные ширины и высоты в таблицу, в итоге на просмотре построенной топоосновы пещеры. эти точки не отображаются. Что сделано не так?

Re: COMPASS для самых чайников

Добавлено: Вс янв 03, 2016 6:39 pm
maksimov
k2_vl писал(а):вроде все готово для работы и можно заполнять пикетажку данными?

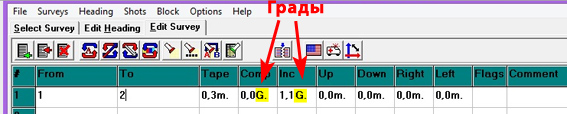

Град — единица измерения плоских углов.
https://ru.wikipedia.org/wiki/" onclick="window.open(this.href);return false;Град,_минута,_секунда

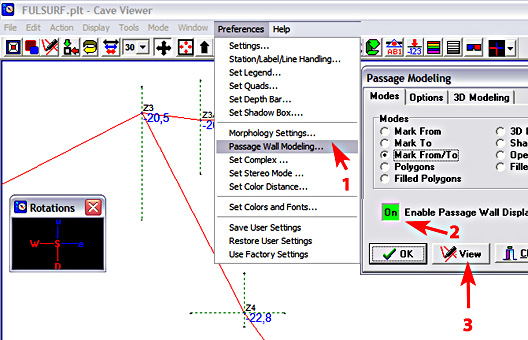

Для отображения UDRL (верх,низ,право,лево).
Отображение UDRL.jpg
Отображение UDRL.jpg (112.52 КБ) 14022 просмотра

Re: COMPASS для самых чайников

Добавлено: Вс янв 03, 2016 6:40 pm
maksimov

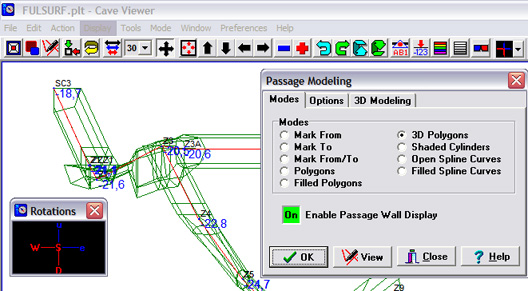

Отображение 3D.jpg
Отображение 3D.jpg (96.45 КБ) 14022 просмотра

Re: COMPASS для самых чайников

Добавлено: Чт янв 14, 2016 11:46 am
ngry
Несколько вопросов по компасу.

1) Не смотря на то, что в настройках выставленны метры, графическая оболочка в виде таблицы показывает значения в метрах, внутри dat-файла с ниткой хода все замеры длины всё равно хранятся в футах. Можно ли как-то экспортировать пикетажку в метрах, или заставить хранить всё в метрах?

2) К какому пикету "From" или "To" соответствует замер LRUD, находящийся с ним в одной строке? Если это поведение программы настраивается, то как это сделать?

Для чего всё это мне нужно - готовая программа Footleg-а CaveConverter, похоже ошибочно работает с компассными топосъёмками, нужно понять как их перевести в терионовский формат. Если с замерами длины всё просто - напиши "unit length feet", и всё будет в порядке, то как корректно перенести замеры LRUD - я запутался.

Re: COMPASS для самых чайников

Добавлено: Чт янв 14, 2016 5:34 pm
KBS
Могу ответить только на вопрос 2:
2) К какому пикету "From" или "To" соответствует замер LRUD, находящийся с ним в одной строке? Если это поведение программы настраивается, то как это сделать?
Параметр настраивается для каждой съемки

Edit Cave Survey or File => Edit Survey => Edit Setting => Units - в самом низу окошка LRUD Association => From Station или To Station

Re: COMPASS для самых чайников

Добавлено: Чт янв 14, 2016 11:37 pm
maksimov
ngry писал(а):1) Не смотря на то, что в настройках выставлены метры...
1).Чтобы каждый раз нам открывалось в задаваемых нами параметрах, мы должны «сохранить свои пользовательские настройки»

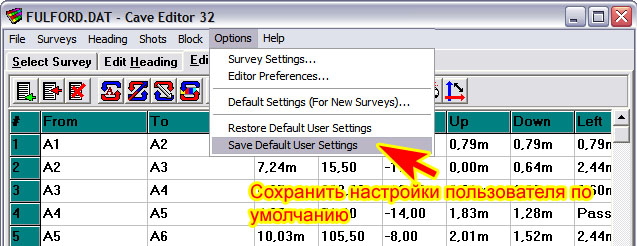

Сохранить настройки.jpg
Сохранить настройки.jpg (91.51 КБ) 13882 просмотра

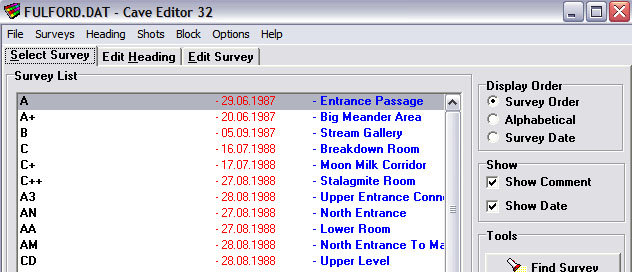

Также настройки мы должны выставлять и сохранять на каждом «районе» отдельно.
Может это связано с нашей нелицензионной версией. Особо этим вопросом не задавался.
Районы пещеры.jpg
Районы пещеры.jpg (84.52 КБ) 13882 просмотра
2).Обычно LRUD (влево, вправо, вверх, вниз) мы вписываем в пикет с которого ведем съемку, то есть “From” (От).

Вопросами конвертации COMPASS в другие программы на занимался, только с PocketTopo в COMPASS.

Re: COMPASS для самых чайников

Добавлено: Пт янв 15, 2016 7:57 am
KBS
Спасибо! Я тоже обратил внимание на необходимость постоянной подстройки метров - теперь понятно.

По поводу LRUD есть смысл уточнить, что они должны соответствовать станции, на которой измеряются.
Если снимаем прямыми азимутами, то From Station, если обратными, как это делаю я, то To Station

А вот у меня такой вопрос: в настройках есть такая "птичка" в окошечке Backsights enable \ disable = Обратное визирование возможно \ невозможно

Если поставить "Backsights enable" - вся пикетажка будет читаться, как с обратными азимутами?
Как это работает?

Re: COMPASS для самых чайников

Добавлено: Пт янв 15, 2016 10:23 am
k2_vl
Я продолжу.

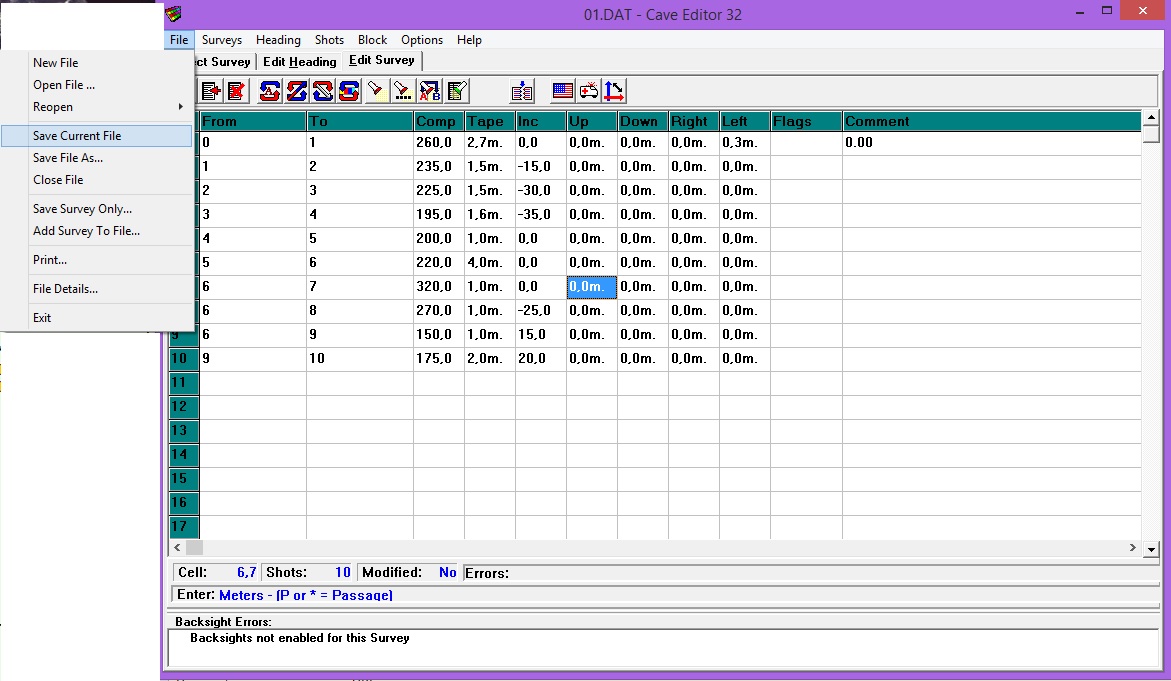

Забиваю в пикетажку данные съемки небольшой пещерки (без ширины и высот). Затем сохраняю.

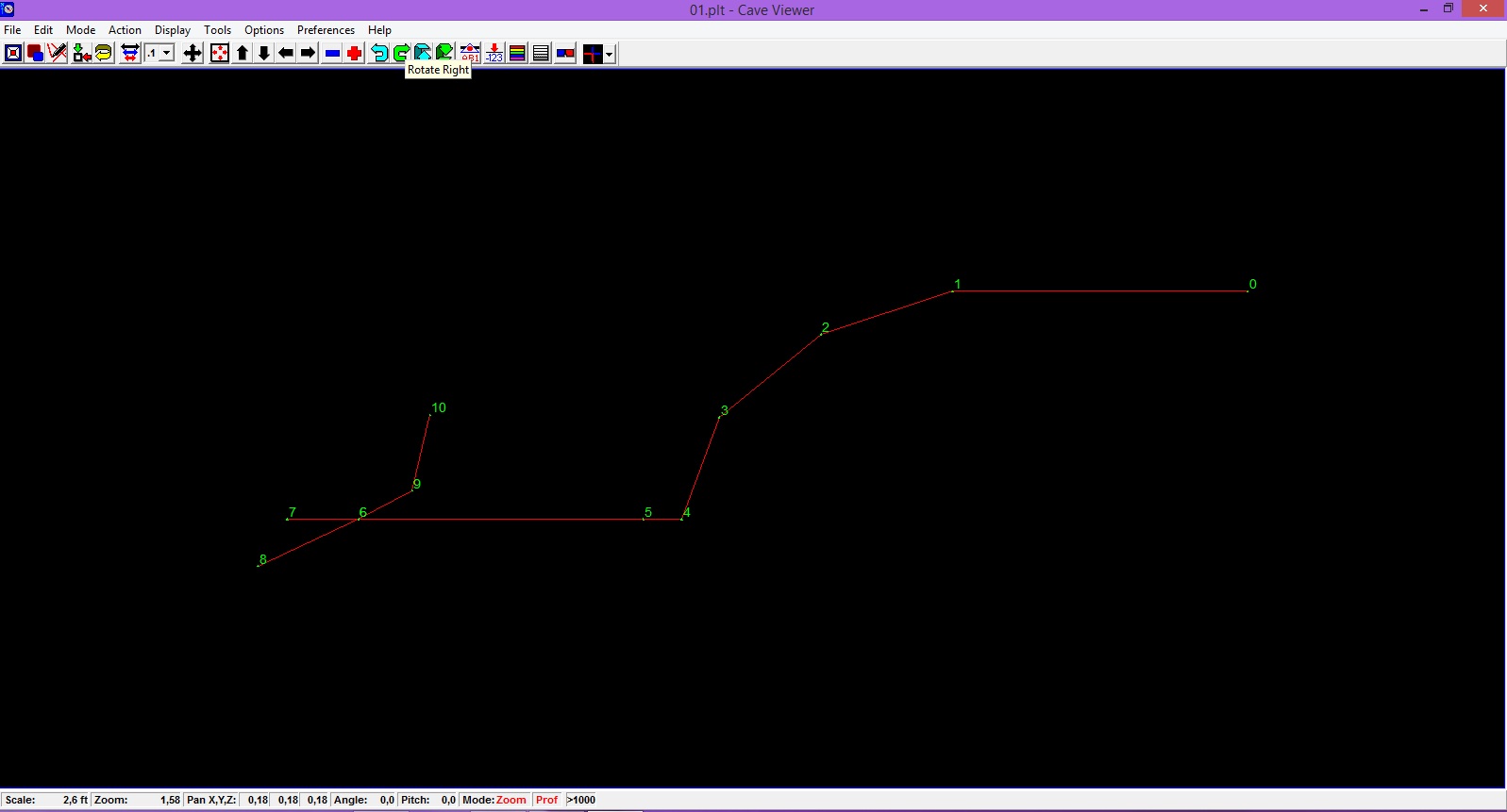

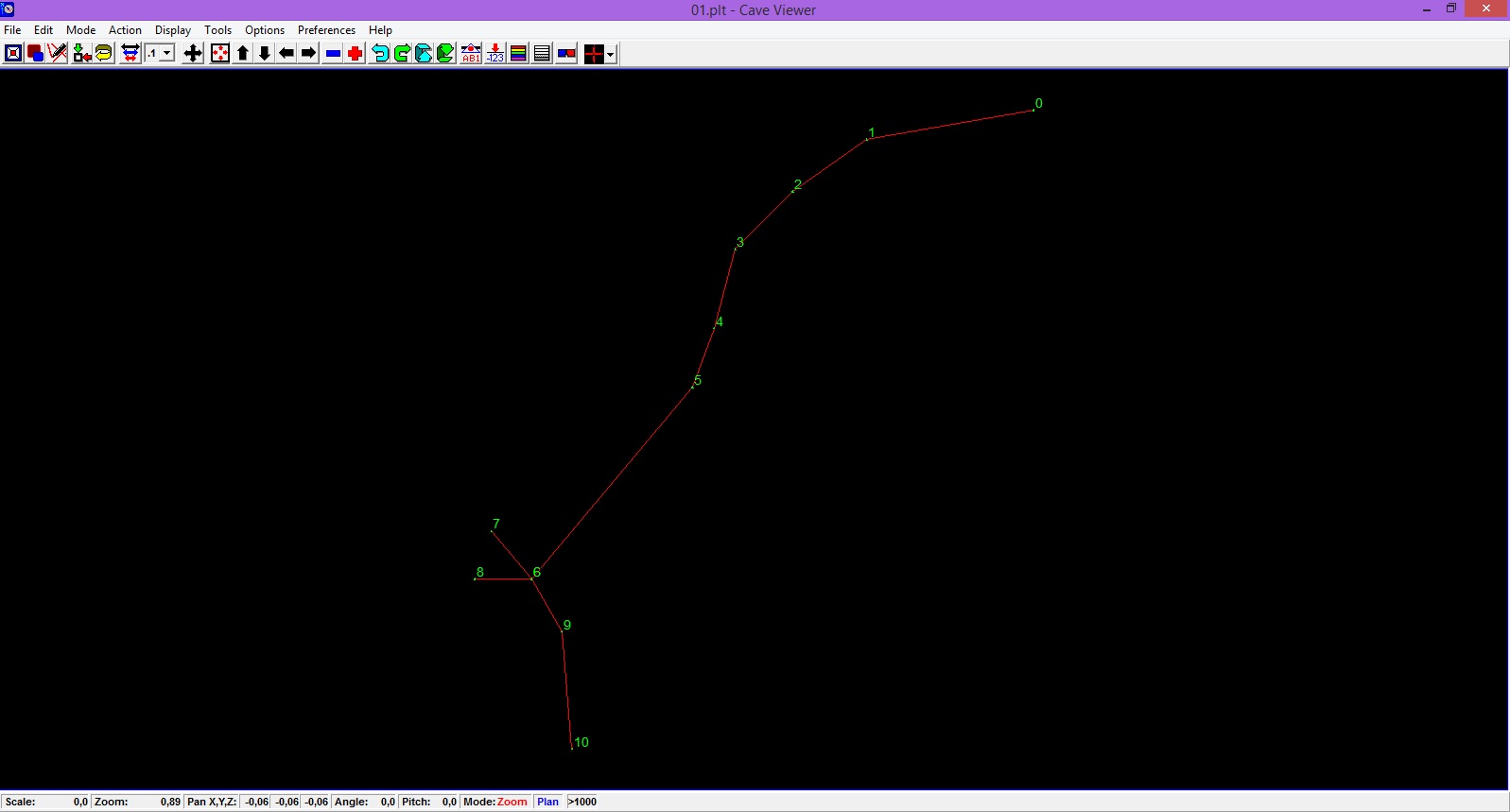

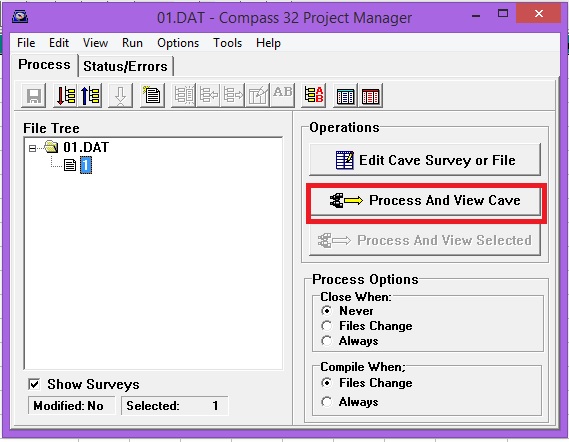

Потом открываю Compass 32 Project Manager и нажимаю Process And View Cave и любуюсь планом и разрезом пещеры.

Re: COMPASS для самых чайников

Добавлено: Пт янв 15, 2016 10:28 am
k2_vl

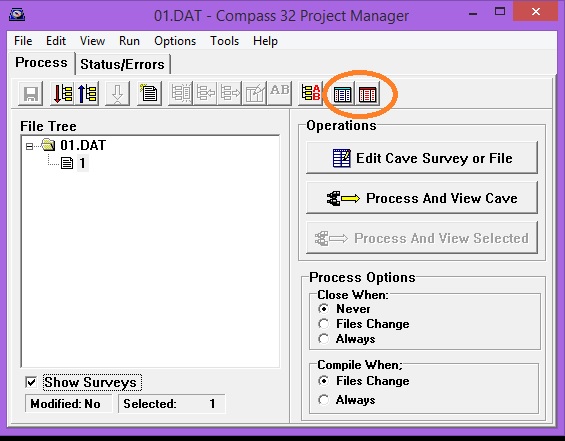

Правильно ли я понял, что нажав эти окошки должна появиться статистика пещеры, Протяженность, глубина и пр. Однако нажимаю, Мелькает некая таблица. но сразу пропадает. Что не так?

Re: COMPASS для самых чайников

Добавлено: Пт янв 15, 2016 10:46 am
k2_vl
И еще вопрос, что за столбец Flags ?

Re: COMPASS для самых чайников

Добавлено: Пт янв 15, 2016 3:33 pm
maksimov
k2_vl писал(а): Мелькает некая таблица. но сразу пропадает. Что не так?
Скорее всего бесы в компе, или блокирует антивирусник. Выключите интернет, антивирусник и попробуйте.

Работа с флажками, "Flags"
http://issuu.com/maximov5/docs/flags" onclick="window.open(this.href);return false;

Re: COMPASS для самых чайников

Добавлено: Сб янв 16, 2016 5:01 am
k2_vl
Работа с флажками, "Flags"
http://issuu.com/maximov5/docs/flags" onclick="window.open(this.href);return false;[/quote]

Правильно ли я понял, что выставив флажок. можно исключить из общей протяженности пещеры,длины получившиеся скажем при съемке крупного грота. способом обхода? И какой символ вписать в данную клетку?

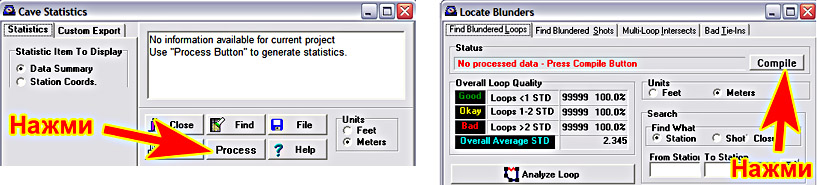

По статистике. Пишет дословно "No information available for current project
Use "Process Button" to generate statistics", хотя открывается и пикетажка и съемка.

После построения плана и разреза в программе, какие дальнейшие шаги?

Re: COMPASS для самых чайников

Добавлено: Сб янв 16, 2016 9:56 pm
maksimov
Для исключения замеров из длинны в «Пикетажном журнале» в столбце «Flags» напротив замера ставим букву L.
Тыкайте на кнопки, особенно на кнопку Help, и Вам откроется дорога к свету!

Re: COMPASS для самых чайников

Добавлено: Ср янв 20, 2016 1:34 am
k2_vl
maksimov писал(а):Тыкайте на кнопки, особенно на кнопку Help, и Вам откроется дорога к свету!
Пробовал, но перевод на столько заумен, что вообще черт ногу сломит :(

Re: COMPASS для самых чайников

Добавлено: Ср янв 20, 2016 12:11 pm
maksimov
k2_vl писал(а):Пробовал, но перевод на столько заумен...
Это мы в курсе! Сидишь и чухаешь - то сверху, то снизу.
k2_vl писал(а):После построения плана и разреза в программе, какие дальнейшие шаги?
Скачиваем с сайта КОМПАСА вспомогательную программу SVG Exporter.
Она даст Вам векторные файлы делать обрисовку в Illustrator или Inkscape.

Re: COMPASS для самых чайников

Добавлено: Вт мар 08, 2016 10:53 am
k2_vl
maksimov писал(а): Скачиваем с сайта КОМПАСА вспомогательную программу SVG Exporter.
Она даст Вам векторные файлы делать обрисовку в Illustrator или Inkscape.
Скачал, но вот что делать дальше понять не могу

Re: COMPASS для самых чайников

Добавлено: Вт мар 08, 2016 7:31 pm
maksimov
k2_vl писал(а):
maksimov писал(а):Скачал, но вот что делать дальше понять не могу
При празднике, с вопросами… лучше снимать, чем скачивать...
В гастроном, половинку и все прояснится.
Семен Cеменыч…

Re: COMPASS для самых чайников

Добавлено: Ср мар 09, 2016 1:20 am
maksimov

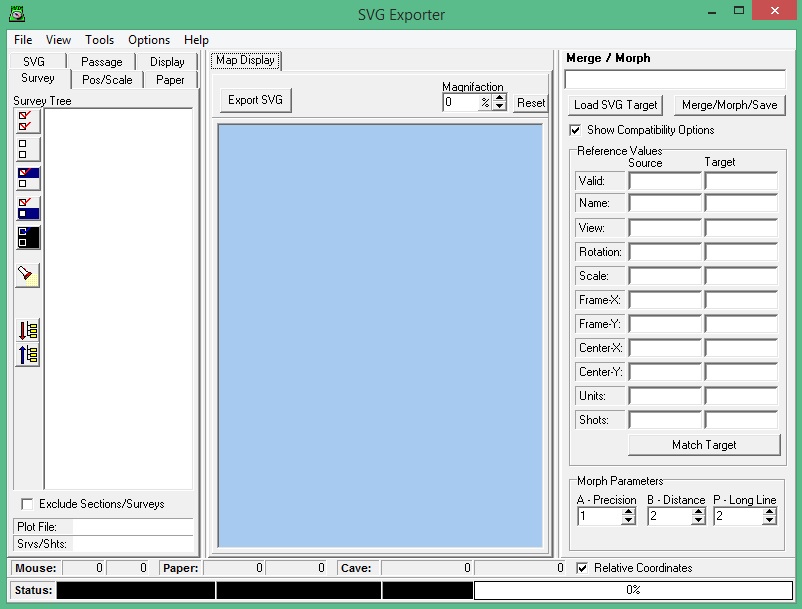

Работая с приложением SVG Exporter вы должны иметь программы Illustrator или Inkscape
В SVG Exporter вы получите полноценный векторный файл для дальнейшей обработки
в Illustratr, Inkscape. Я лет 5 назад пробовал его в CorelDRAW, тоже годится.
В SVG Exporter открываются файлы PLT из созданного вами проекта в программе COMPASS, с заполненными данными (Пикетажный журнал).
Пробуйте пока с загрузкой файла PLT и выгрузкой векторного Adobe Illustrator или inks.

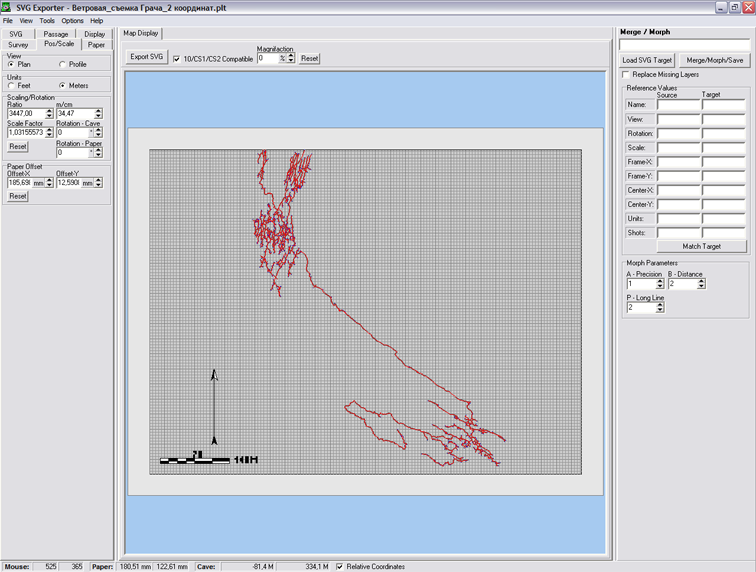

09-03-2016 1-08-55_.png
09-03-2016 1-08-55_.png (242.08 КБ) 13506 просмотров

Re: COMPASS для самых чайников

Добавлено: Ср мар 09, 2016 4:07 pm
maksimov
Неотесанный перевод SVGExporter.
https://issuu.com/maximov5/docs/svgexporter_help_rus" onclick="window.open(this.href);return false;

Re: COMPASS для самых чайников

Добавлено: Чт дек 01, 2016 10:37 am
KBS
Вот такая проблемка образовалась

При экспорте в формат DAT для Compass из TopoDroid возникает неприятный сбой.

В таблице данные L (весь столбец) оказываются записаны в столбец данных R, а те в свою очередь - записаны в столбец L

Сбой возникает не всегда, а только если съемка велась обратными азимутами от последующего пикета к предыдущему.
При этом сама нитка хода экспортируется нормально и строится затем в Compass нормально, но лево-право переставлены зеркально.

Можно, конечно, тупо переписать вручную значения из ячеек L в ячейки R и наоборот.
Не изменить порядок изображения столбцов в таблице (что делается в настройках), а именно данные в ячейках переставить.
Но хлопотно.
А иначе в самом Компассе не получается.


Есть ли другой путь?
Например, DAT-файлы открываются в Excell - но плохо, без разбивки по ячейкам.
И потом мне не удается сохранить из Excell обратно в DAT так, чтобы Компасс прочитал - не хочет, что-то в структуре нарушается.

Можно ли обрабатывать данные DAT-файлов съемок в Excell и потом возвращать обратно в DAT, чтобы Compass не воспротивился?

Вероятно, я что-то не так делаю...

Как еще можно более оперативно переставить данные из одного столбца в другой?

Re: COMPASS для самых чайников

Добавлено: Ср авг 14, 2019 7:53 pm
maksimov
Создание KML файла для Google Eaeth в программе COMPASS, для навигации при помощи планшета или смартфона.
https://youtu.be/Zw6pFxoOV3g

Re: COMPASS для самых чайников

Добавлено: Вс авг 18, 2019 10:19 am
KBS
Спасибо! Очень полезно.

Re: COMPASS для самых чайников

Добавлено: Вс авг 18, 2019 2:10 pm
ngry
Создание KML файла для Google Eaeth в программе COMPASS, для навигации при помощи планшета или смартфона.
Из беглого просмотра видео, возникла другое название, как по мне более точно описывающее процесс: "Оцифровка линии высоты на растровой карте ск-63 в программе COMPASS".
Отсюда вопрос, зачем именно в компасе? С этим справится намного быстрее и интуитивнее любая гис-программа, даже самая бесплатная навроде QGIS.

А с тем что полезно, не спорю, с такого ракурса на программы камеральной обработки мало кто смотрит.

Re: COMPASS для самых чайников

Добавлено: Пн авг 19, 2019 1:03 pm
maksimov
С этим справится намного быстрее и интуитивнее любая гис-программа, даже самая бесплатная навроде QGIS.
Как говорит мой внук, третьеклассник:
-С меня и одной таблицы умножения достаточно!
Отсюда вопрос, зачем именно в компасе?
Внимательно читаем обложку темы!
Не писать же в теме «…о дырявом шарике».
